DE – Module 3, Moutier – Delémont

Modul 3

Natur Tunnel (A1) nach Süden, mit Stützmauer zum Fluss und Felsen zum Fluss nach Norden. Ich werde die Strecke wie schon gesagt etwas komprimiert darstellen.

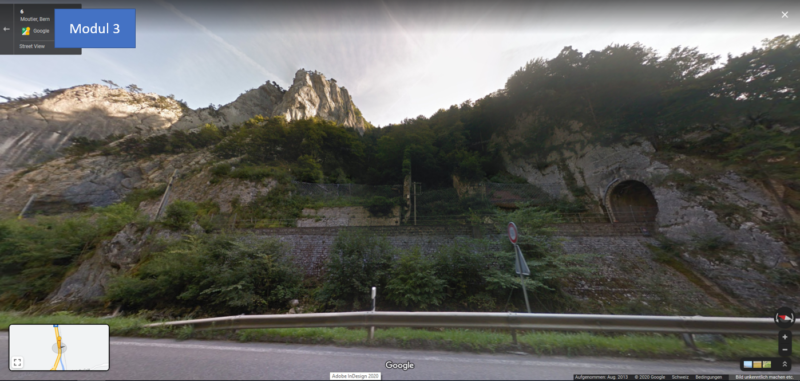

Situation auf Google Maps:

https://www.google.ch/maps/@47.2842697,7.3820249,3a,90y,80.2h,103.11t/data=!3m6!1e1!3m4!1suVulGJbjQylMPE0w1cNZ3g!2e0!7i13312!8i6656

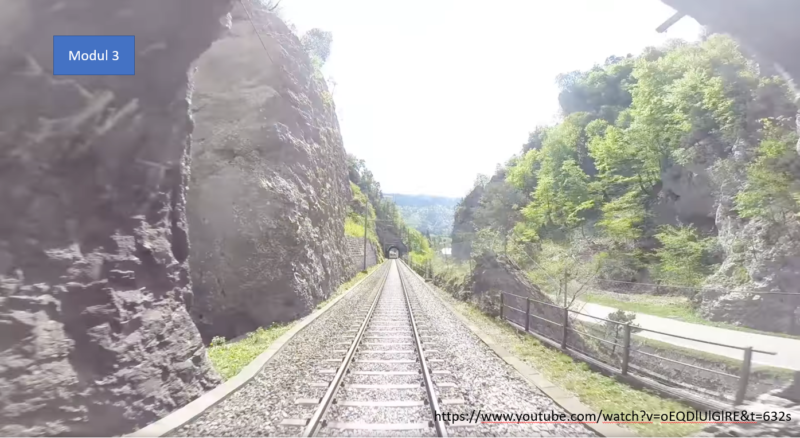

Modul 3 ist das erste Alpen Modul

Das Tunnelportal liegt etwa zwischen Wasserzerstäuber und Rotem Cutter.

Modul 3 ist das erste Alpen Modul

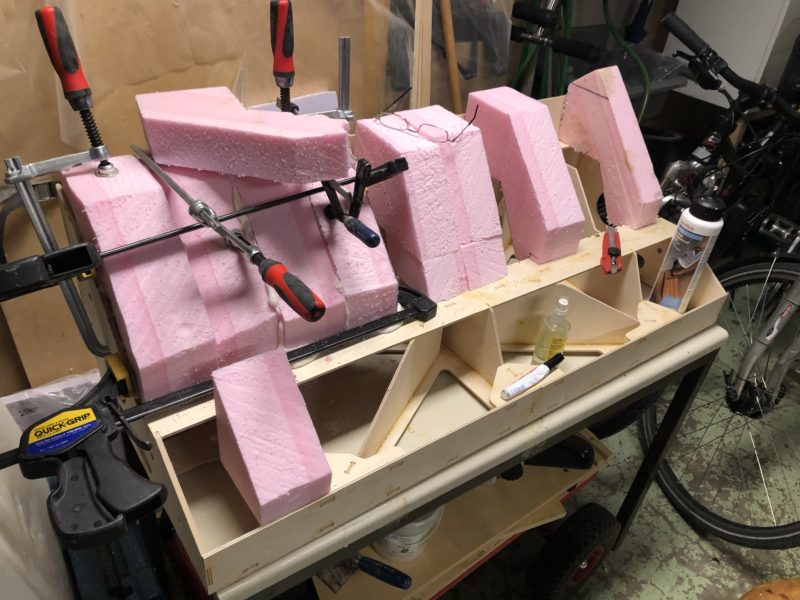

Die Felsen links und in der Mitte sind schon montiert. Rechts das Felsmassiv in Richtung Moutier.

Landschaftsgestaltung…

Auf dem Bereich wo die Holzbretter verbaut sind, wird noch Mauerplatte aus XPS aufgeklebt. Der Vordergrund wird mit Geröll und Sand gestalltet. Links auf die Blaue Fläche kommt noch ein Felsen.

Landschaftsgestaltung…

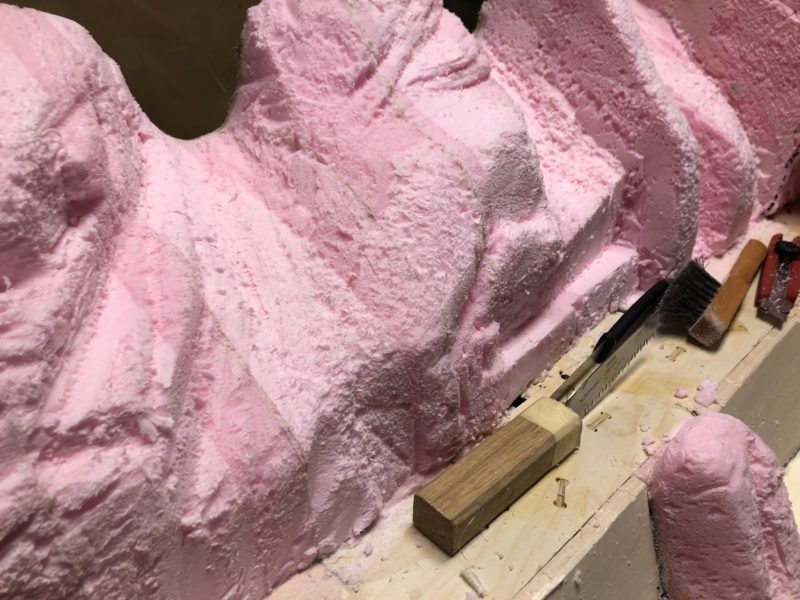

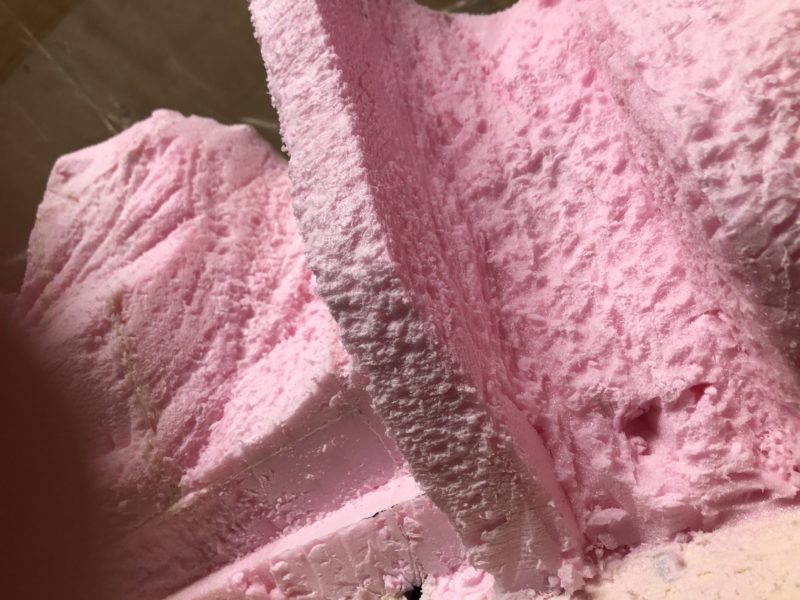

Vorsprünge rund um das Tunnelportal – Hauptsächlich mit dem Küchen-Messer gestalltet.

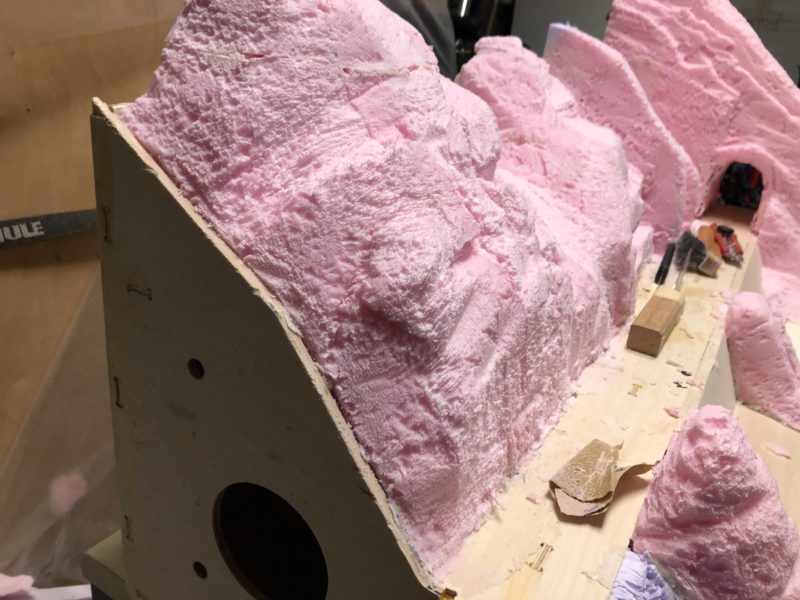

Landschaftsgestaltung…

Unter dem Gleis fehlt noch das Trassenbrett. Es ist genug Platz für die Fahrdrähte.

Landschaftsgestaltung…

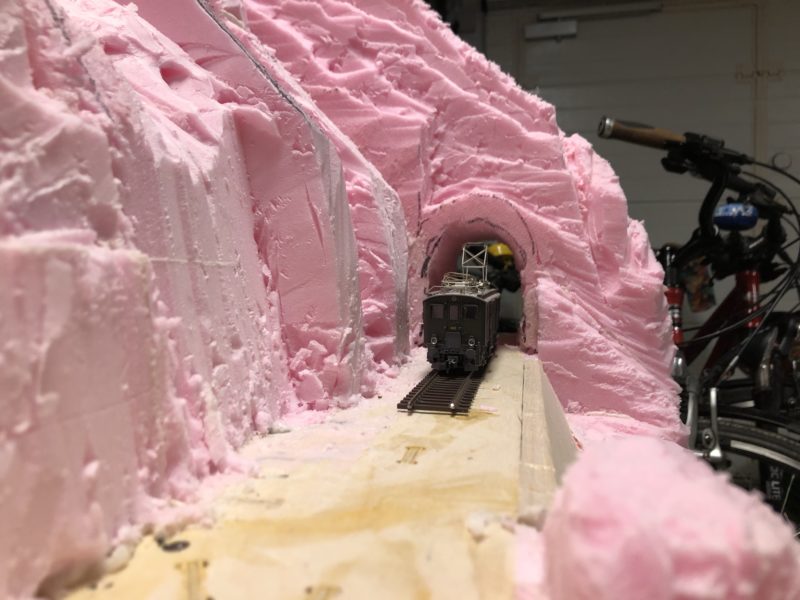

Blick auf die Trasse…
Landschaftsgestaltung…
Landschaftsgestaltung…
Landschaftsgestaltung…

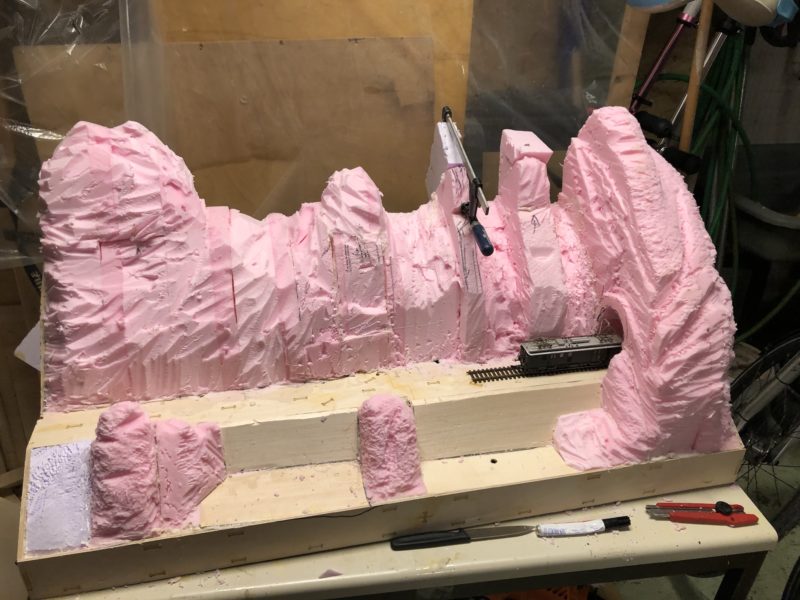

Es muss überall noch Detailiert werden.

Landschaftsgestaltung…

Die Rippe ist noch zu breit.

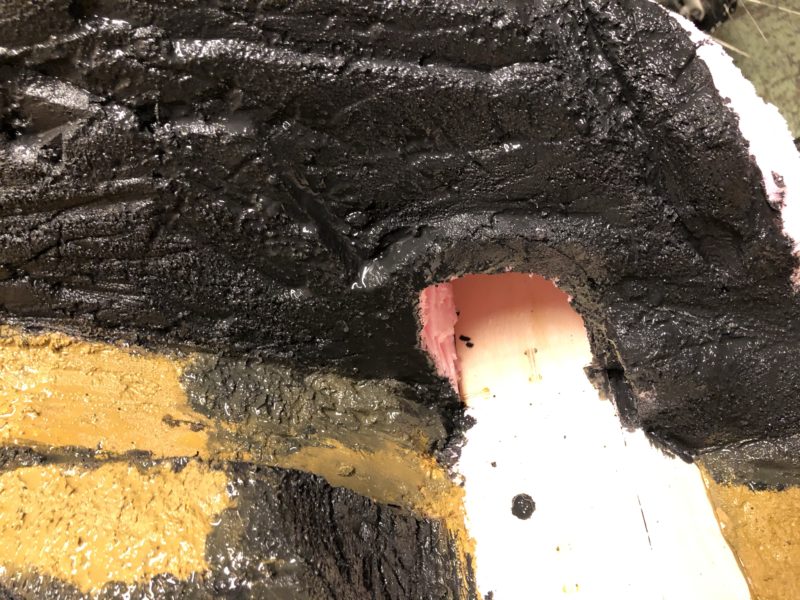

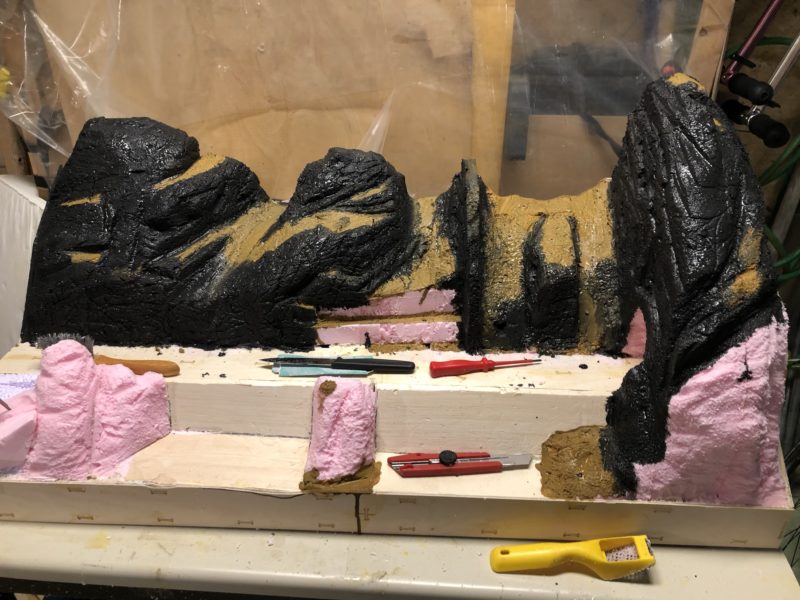

Farbe drauf…

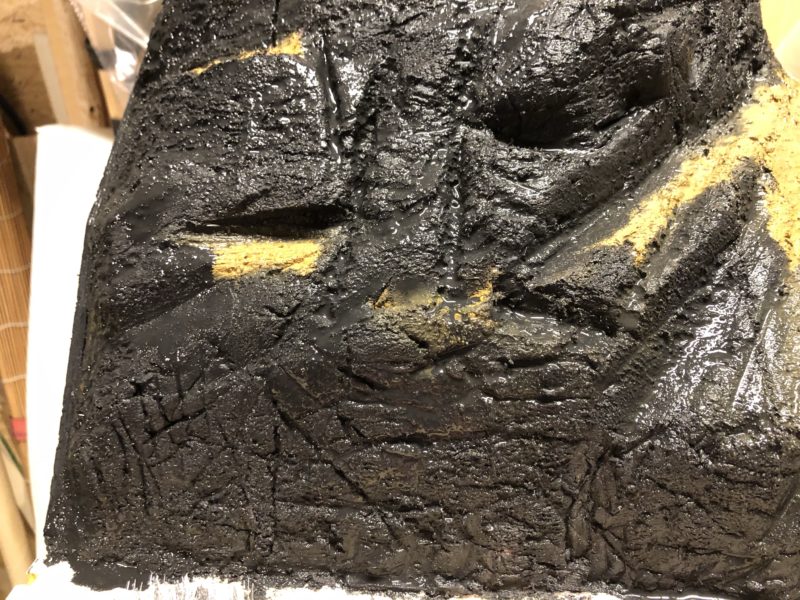

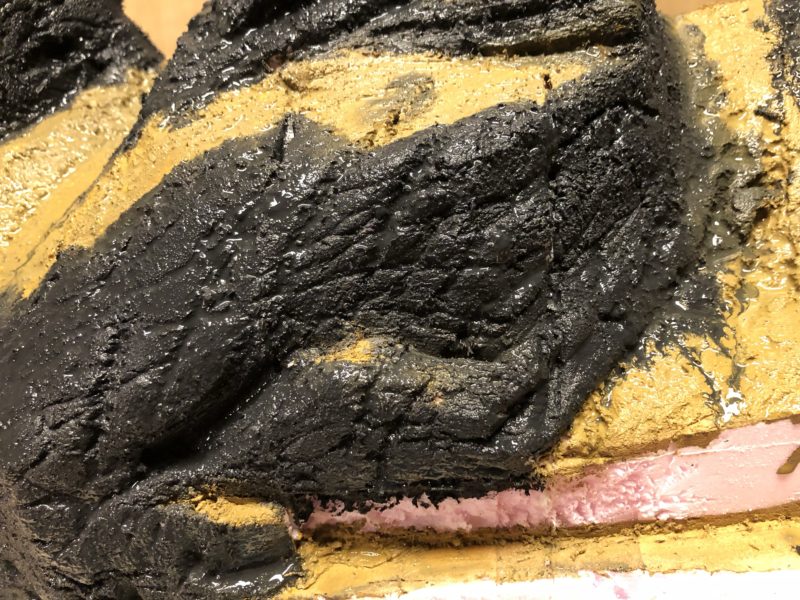

Zufällige Risse im Fels mit Farbe

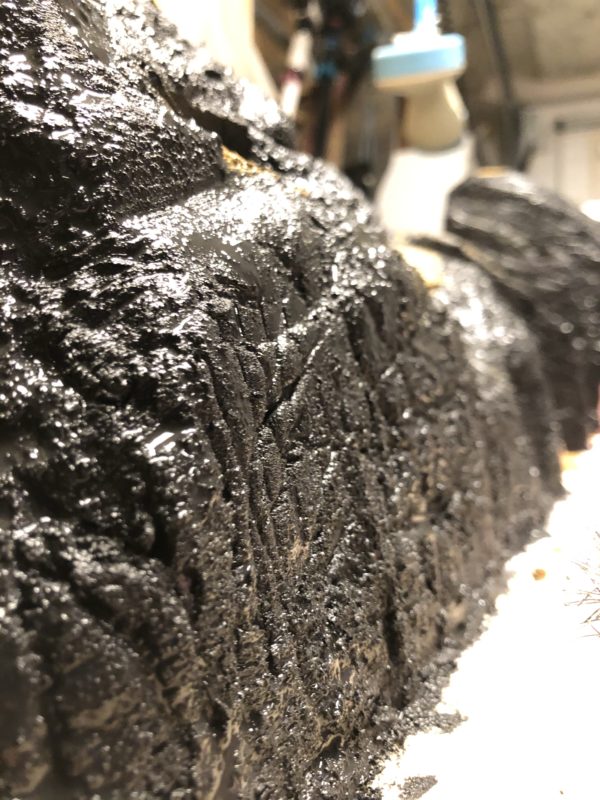

Selbe Stelle von der Seite…

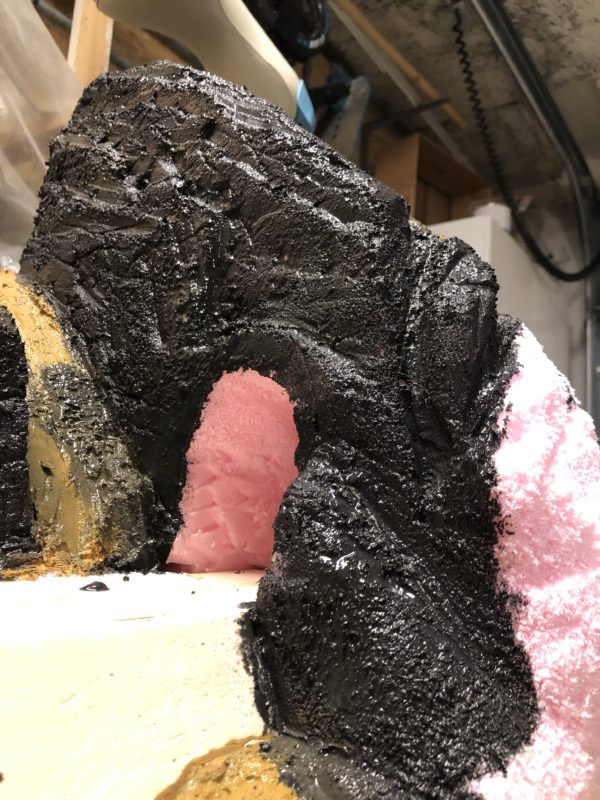

Überhang an der Mauer…

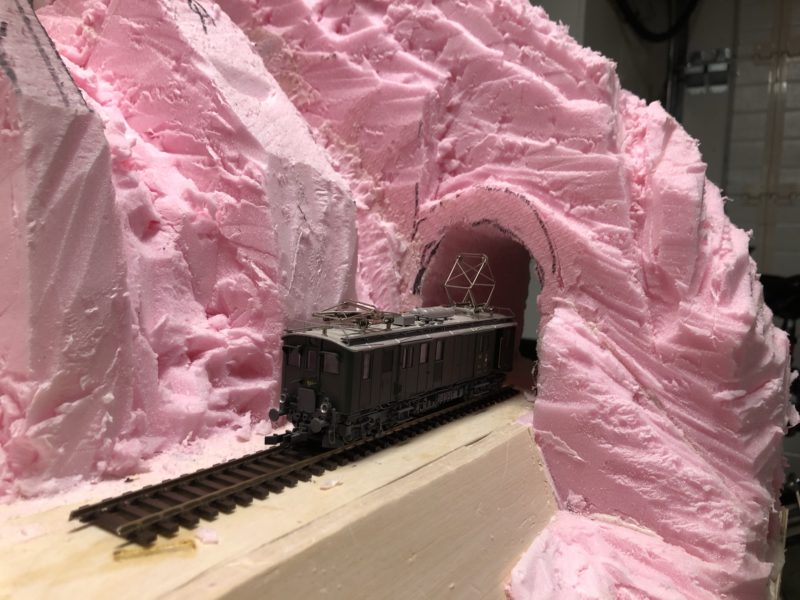

Tunnelportal von Oben

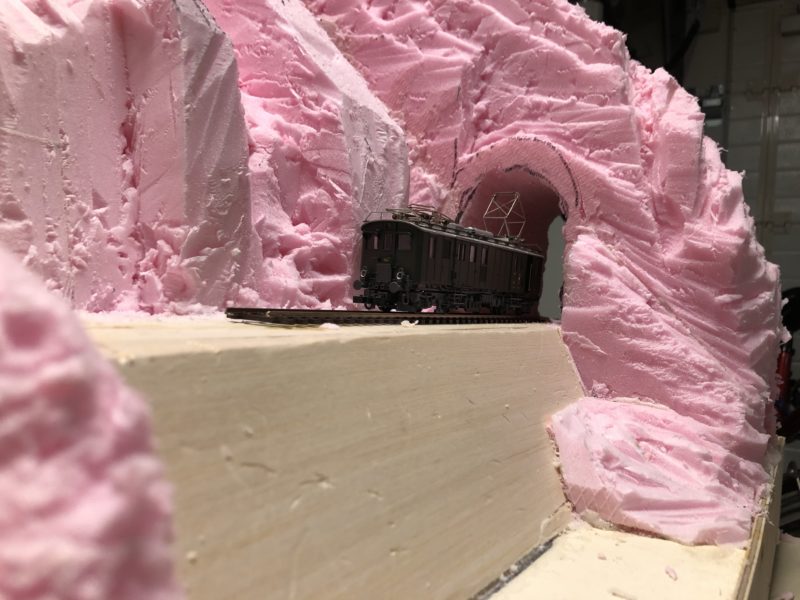

Tunnelportal von schräg unten…
Strukturen…

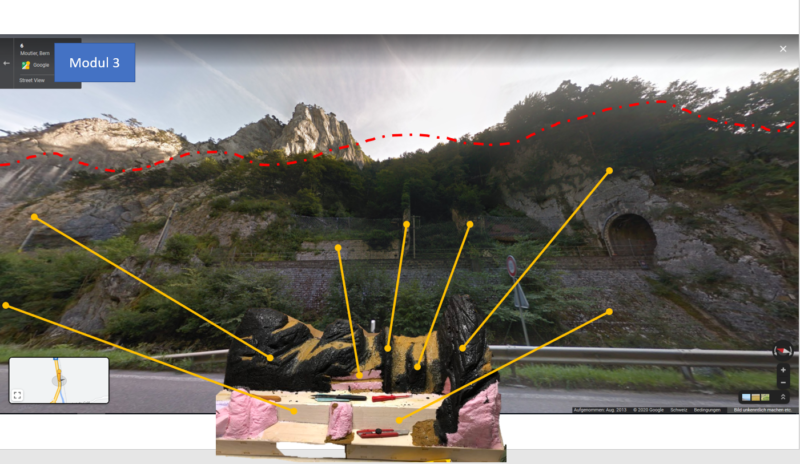

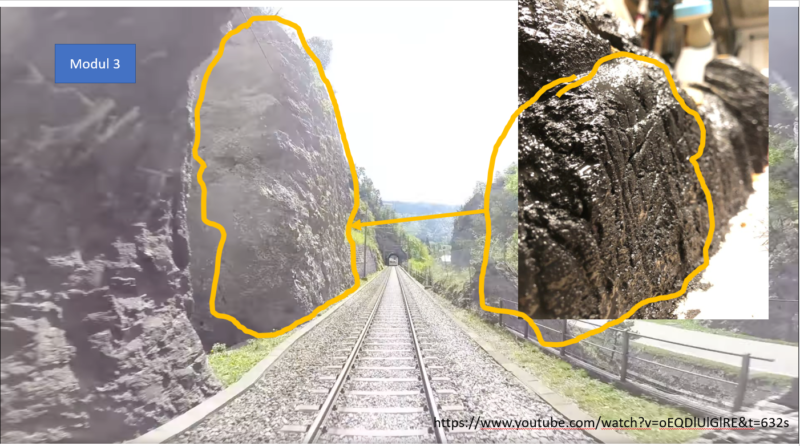

Soll – IST…

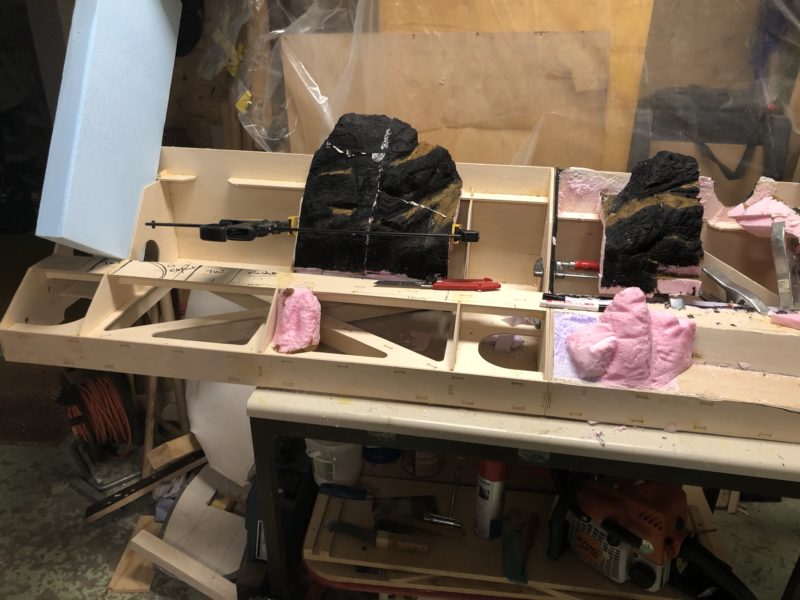

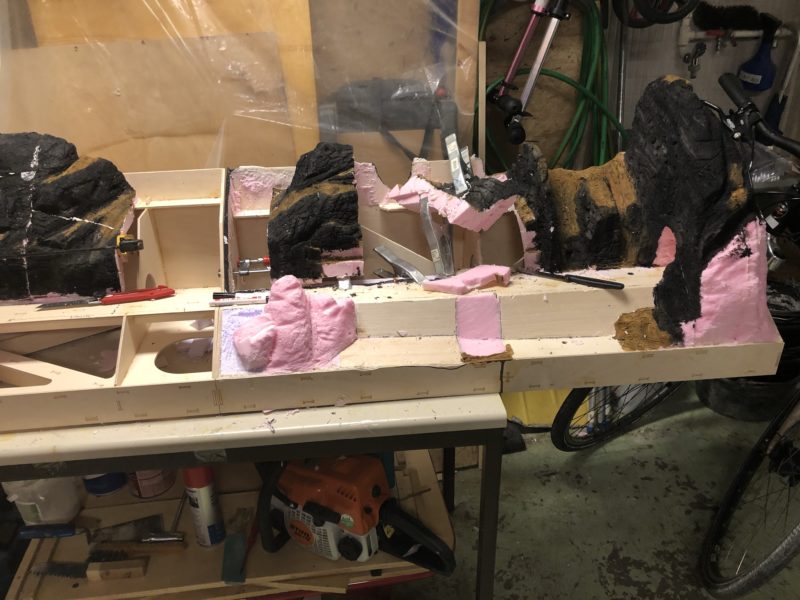

Alles Mist… die Kompression mit 1:2 ist zu gross… ich habe das Modul im wahrsten Sinn des Wortes zerpflückt und verteile es nun auf 2 Module.

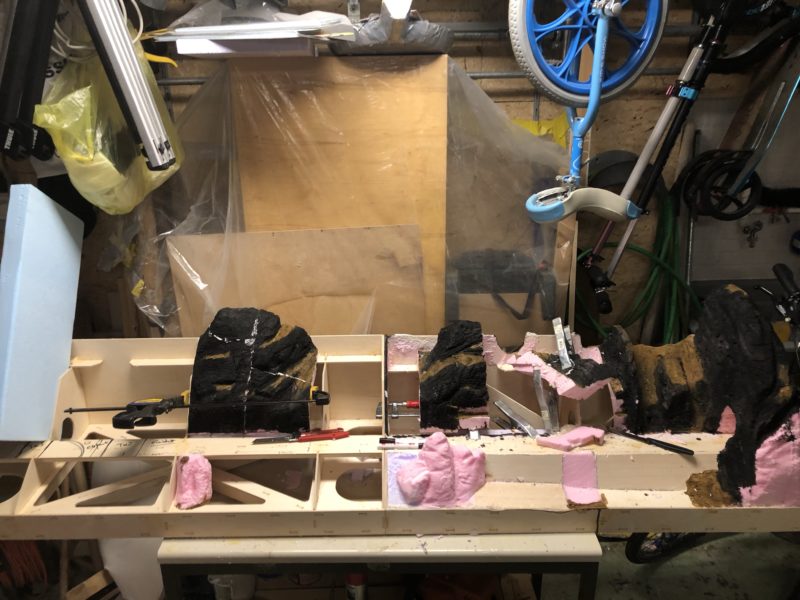

Die neue Verteilung der Geographie…

Manchmal muss man einfach den Mut haben und etwas umreissen und zerpflücken. Die Kompression sah nach Modellbahn aus. Es sind sowieso schon viele Kompromisse notwendig um es in 40cm Breite erkennbar rüberzubringen. Daher habe ich Länge fast auf das Vorbildmass gezogen. Jetzt werden es total halt 12 Module.

Rechts der Tunnel ist geblieben (war ok so…)

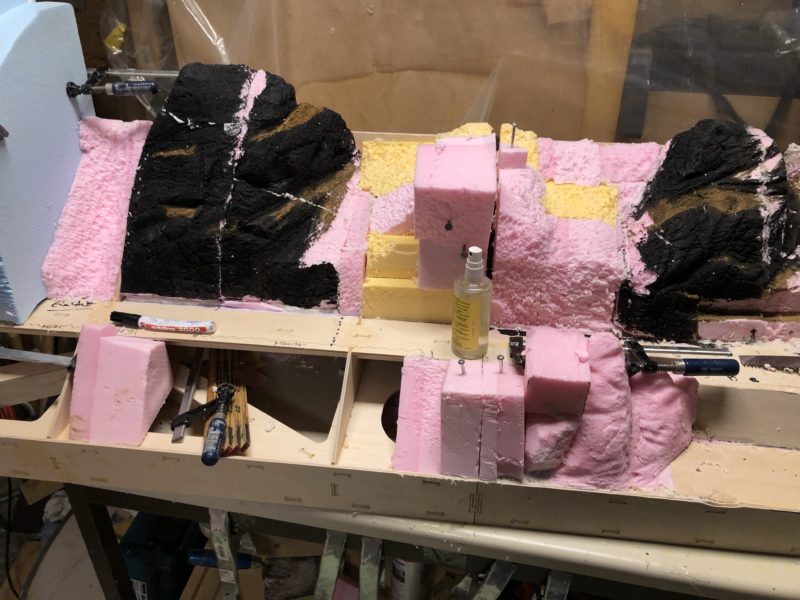

Der Block vor dem Tunnel 2 ist nach Links (Bildrand) gewandert und an der Modulgrenze wird aufgefüllt. Dieses Loch ist mit über 30cm das grösste Loch. Hier kommt ebenfall ein Teil mit Stützmauer zum Trasse hin. Dann schliesst sich der Teil mit der getreppten Stützmauer an. Die markante Felsrippe ist ebenfalls nach links gewandert.

Alles Andere ist um fast 1m nach Links gewandert

Der blaue Block markiert Tunnel 3. Da wo die schwarze Zwinge sitzt, kommt Tunnel 2 und der “Elefant” hin.

Warum der Elefant so heisst, wird wohl jetzt klar oder?

So – weiter geht’s… Die Löcher zwischen den fertigen Schaumblöcken füllen sich langsam. Es hat sich gezeigt, dass es Sinn macht, entweder einen alten Laptop mit dem Zugang zu Google Maps in der Werkstatt zu haben oder aber viele Fotos auf Papier auszudrucken, damit man sehen kann, was ungefähr wo hinkommt.

Blauer Schaum ist viel feiner als Pink oder Gelb!
Passt etwas nicht? Kein Problem. Abschneiden und neu bekleben…

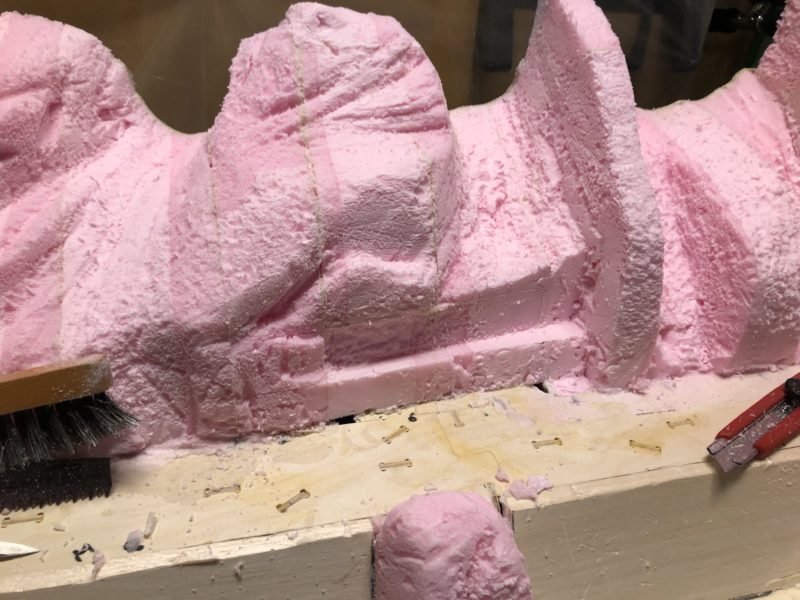

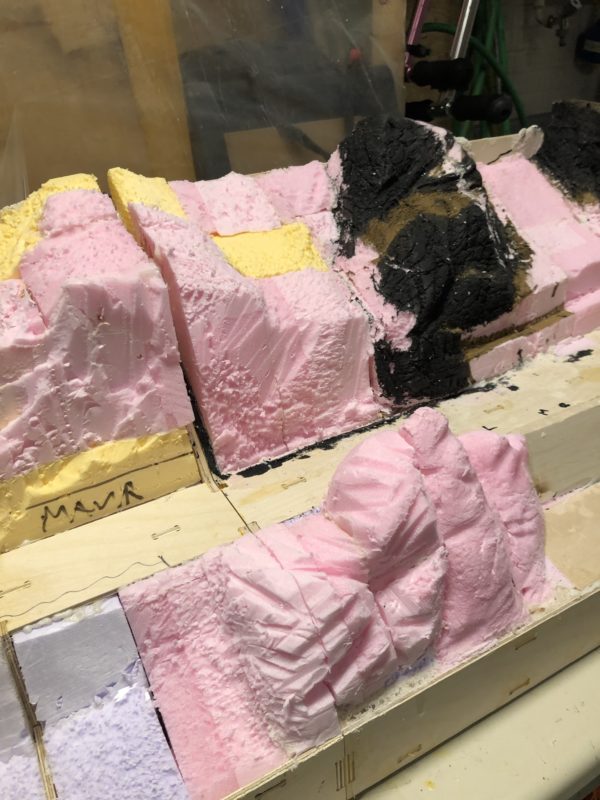

Shapen der Landschaft…

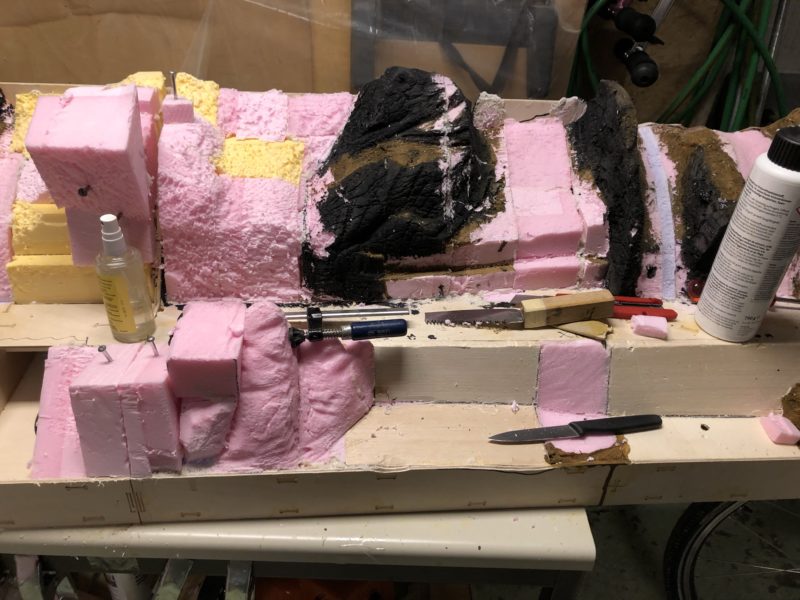

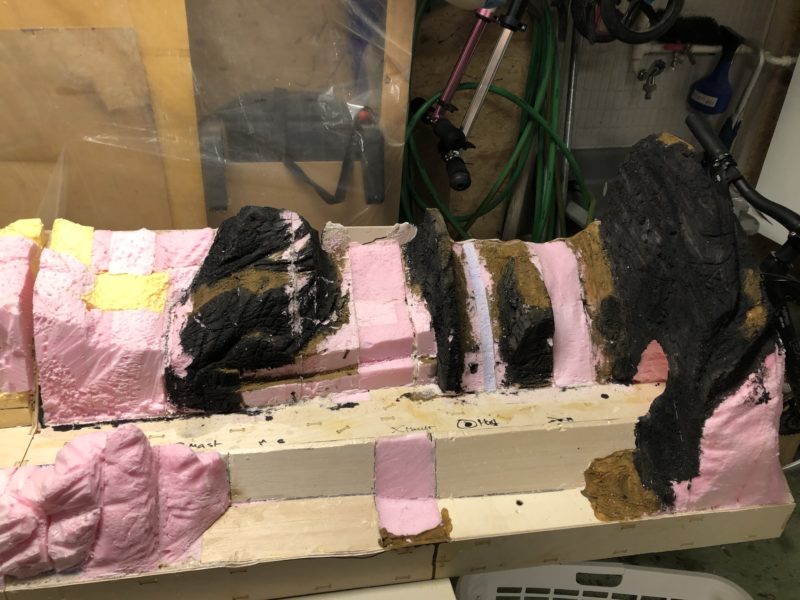

Die Löcher in der Landschaft werden weniger…
Weitere Tunnel entstehen…
Übergänge werden geschaffen…
Und hier könnte schon mal Farbe drauf…
Das Rosa und Gelb vom Schaum ist weitestgehend verschwunden…

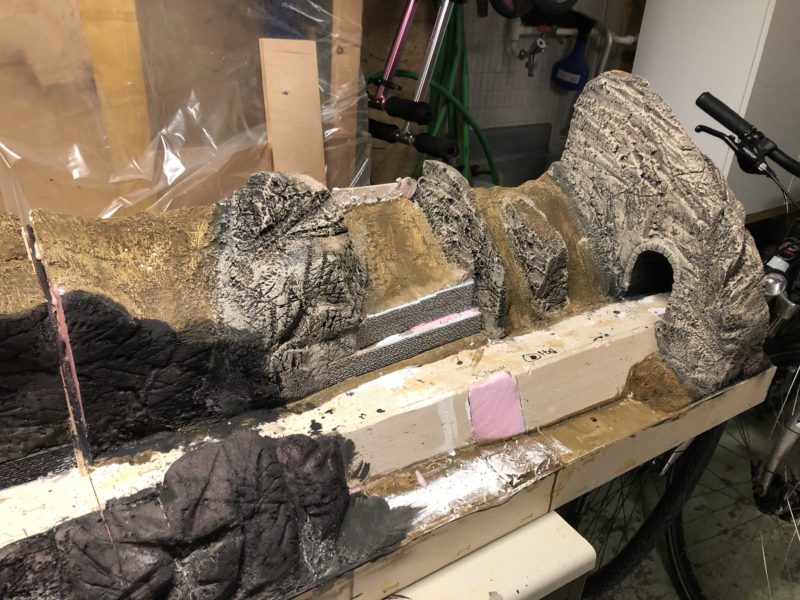

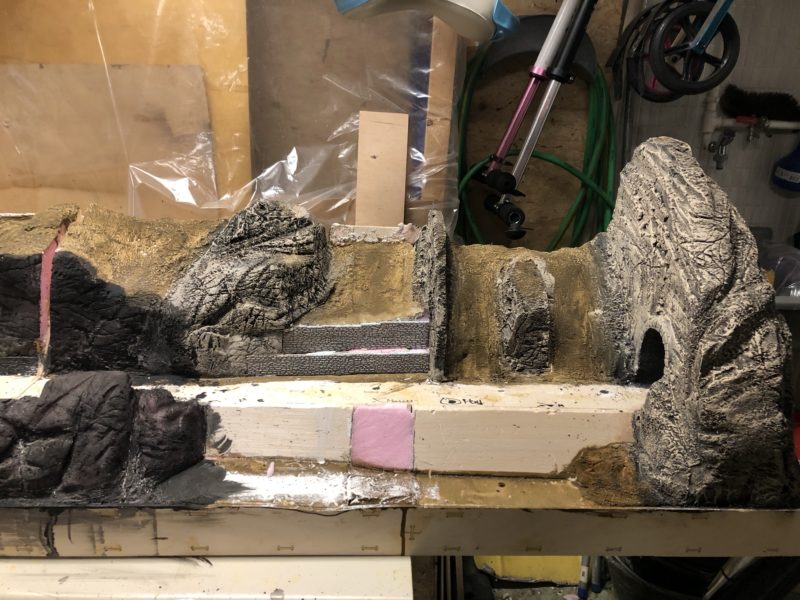

Der Hang ist durch die Mauern gesichert und der Felsen ist ergraut…

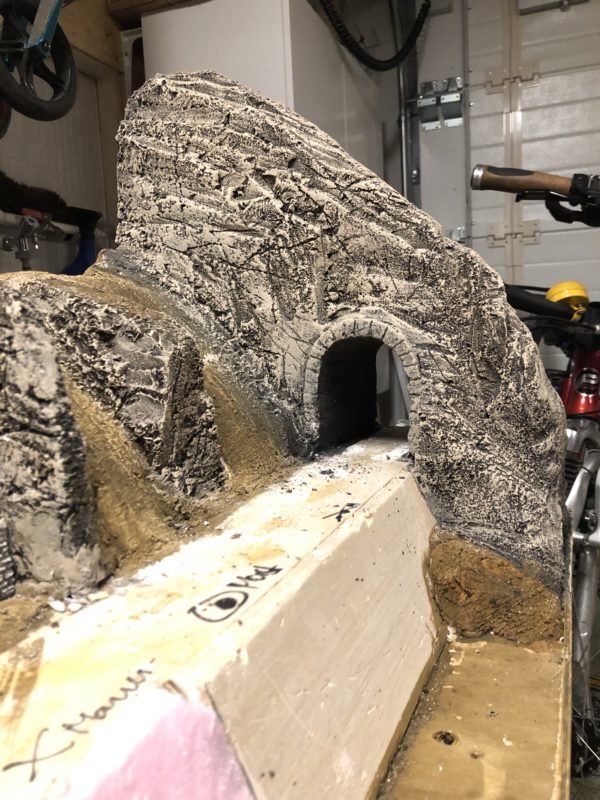

Das Tunnelportal hat eine Einfassung aus Steinen bekommen und der Tunnel ist schwarz…

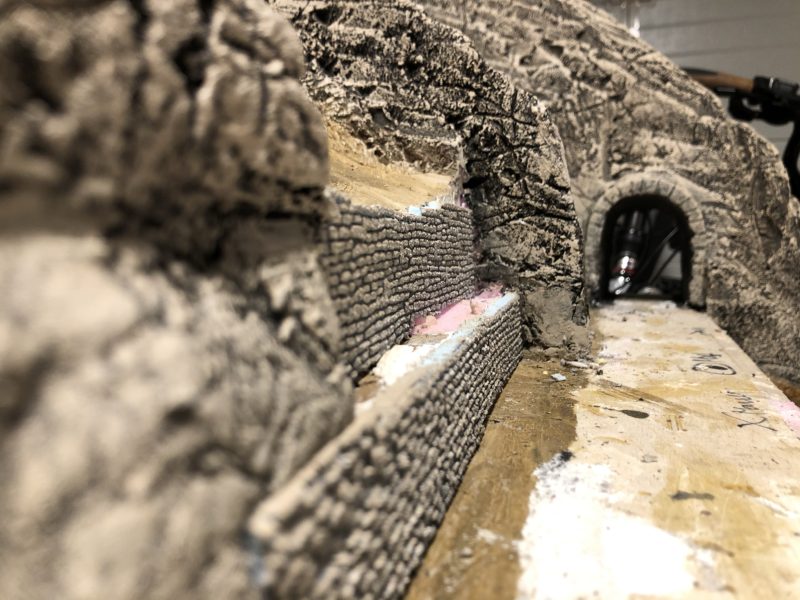

Die Mauern aus der Lokführerperspektive im Fokus

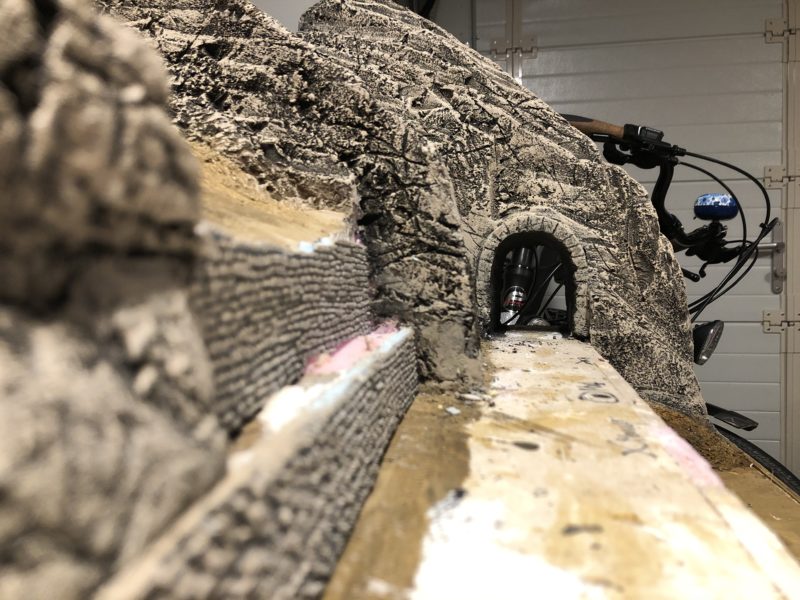

Das Portal aus der Lokführerperspektive im Fokus

Es fehlt auf dem Modul immer noch einige Mauern, die dem Bahndamm stützen und natürlich das Trassenbrett und die Gleise. Hinter dem Portal beginnen in Realität die Gleisanlagen von Moutier – hier im Modell geht es auf das Übergangsmodul von Alp auf B96 und dann von B96 auf F96…

LG,
Axel
