DE – Elekdra System Overview

Status: DRAFT

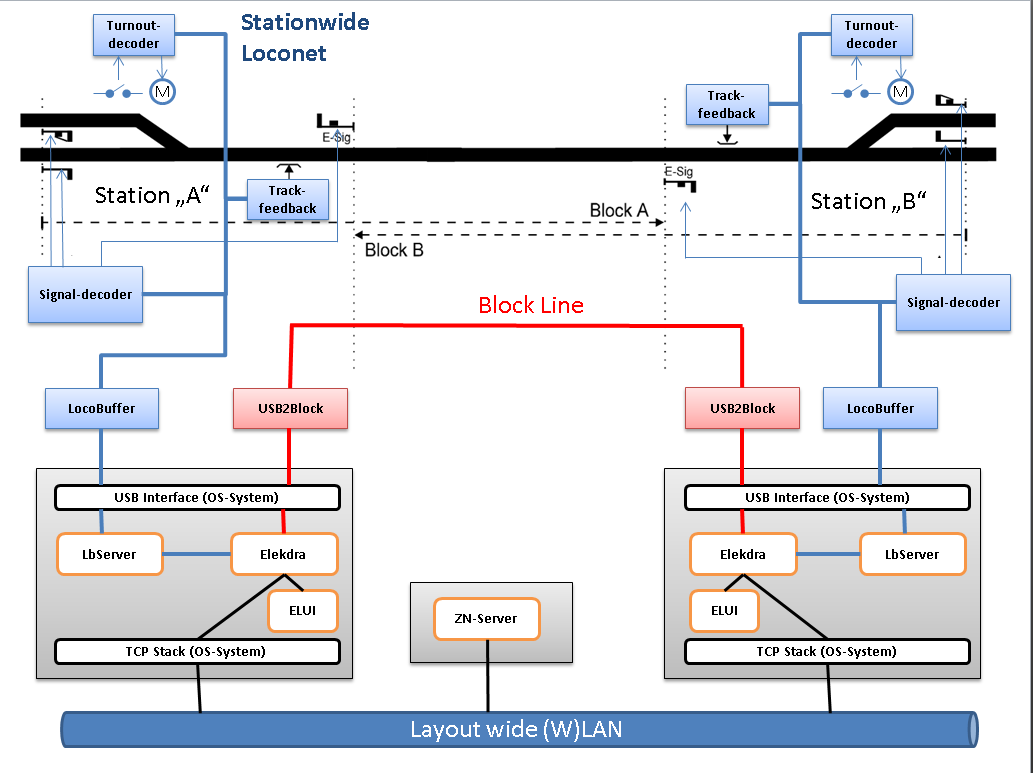

Das folgende Bild habe ich aus den “Vorlagen” von René Pabst – http://fremo-block.sourceforge.net/Tf-Block_Hp1.pdf und aus der Grafik vom Fremo Streckenblock http://fremo-block.sourceforge.net/ komponiert.

Elekdra-SystemOverview

Es zeigt alle beteiligten Komponenten auf. Ich werde diese Grafik sicher noch einmal ändern und dann ggf. mit Links versehen, so das man sich durch die Komponenten hindurch hangeln kann.
